KNX Линейный соединитель Secure

HTKNXLCR001 соединяет два сегмента KNX TP‑1 и решает, телеграмма за телеграммой, что именно вправе пересечь границу. Это тот элемент, который превращает одну большую шину в структурированную установку: трафик, принадлежащий одной линии, остаётся в ней, каждая линия получает собственный источник питания и собственные 64 устройства, а неисправность в одной части здания больше не уносит с собой всю систему. Одно и то же устройство работает как линейный соединитель, как соединитель области или как повторитель и несёт поддержку KNX Data Secure, Security Proxy и Segment Coupler в корпусе на DIN‑рейку шириной 2 модуля.

Одно устройство, три роли

Ни перемычек, ни параметра режима. Что представляет собой устройство, решает физический адрес, назначенный в ETS: x.y.0 делает его линейным соединителем между линией x.y и её главной линией, x.0.0 — соединителем области между главной линией x.0 и магистралью, а любой адрес с номером устройства, отличным от нуля, — повторителем внутри линии. Поэтому при проектировании никогда не приходится заказывать для магистрали иной артикул, чем для линий.

Расширенная таблица фильтрации для главных групп с 0 по 31

Именно таблица фильтрации — причина, по которой соединитель снижает нагрузку на шину, а не просто удлиняет кабель. ETS строит её по связям групповых адресов в проекте и записывает в устройство; эта модель несёт расширенный вариант: 8 КБ, охватывающие весь диапазон групповых адресов, главные группы с 0 по 31, а не только первые 14. Проекты, использующие верхний диапазон для центральных функций, продолжают по-настоящему фильтровать ниже, вместо того чтобы вслепую маршрутизировать всё подряд.

Маршрутизация настраивается отдельно для каждого направления

Sub → Main и Main → Sub — две независимые страницы параметров в ETS. Для каждого направления вы выбираете, как обрабатываются групповые телеграммы в двух диапазонах адресов (фильтровать, маршрутизировать или блокировать), как поступать с телеграммами с физическим адресом, пересекает ли границу широковещание, повторяет ли исходящая линия неподтверждённые телеграммы и как соединитель подтверждает приём на входящей линии. Установка может строго фильтровать вверх и оставаться открытой вниз — или наоборот, без компромиссов.

KNX Data Secure без обходных путей

Защищённые телеграммы маршрутизируются без изменений, и фильтрация продолжает работать, потому что групповой адрес в защищённой телеграмме не шифруется. Для обычной защищённой маршрутизации ничего не нужно включать и не нужно вводить ключи. Сам соединитель тоже является защищённым устройством: его собственное управляющее соединение с ETS может быть защищено сертификатом устройства, так что таблицу фильтрации и параметры маршрутизации не изменит тот, кто просто добрался до шины. Поддерживаются расширенные кадры — именно это требуется для защищённого ввода в эксплуатацию и длинных сервисов свойств.

Security Proxy для смешанных установок

Защищённые и незащищённые устройства не могут использовать общий групповой адрес: у одной стороны есть ключ, у другой нет. Это повседневная проблема реконструкции, когда один этаж модернизируют, а остальное здание остаётся прежним. Security Proxy решает её на соединителе. ETS записывает таблицу групповых адресов, требующих преобразования, и для них соединитель переводит между двумя мирами в обоих направлениях, тогда как все прочие адреса маршрутизируются обычным образом.

Таблица прокси вмещает 1000 групповых адресов, а рядом с ней — 250 защищённых физических адресов для номеров последовательности проверяемых отправителей. Этого достаточно, чтобы граница следовала тому, как разделено здание, а не втискивала миграцию в горстку адресов.

Segment Coupler для защищённых участков внутри линии

Сегментный соединитель делит одну логическую линию на защищённые сегменты. Вместо того чтобы выводить маршрутизацию телеграмм с физическим адресом из номера области и линии, он работает по таблице фильтрации адресов устройств, где указано, какие номера устройств находятся во вторичном сегменте. Благодаря этому защищённый участок можно создать внутри уже работающей линии, ничего не перенумеровывая. Работа в режиме сегментного соединителя и Security Proxy доступна с базой данных ETS 6.

Гальваническая развязка и питание от главной линии

Обе стороны гальванически разделены ёмкостным цифровым изолятором, поэтому помеха на одном сегменте не проходит через соединитель в другой. Устройство питается только от главной линии и не нуждается во вспомогательном питании. Каждый сегмент сохраняет собственный источник питания KNX — именно это и делает линию независимо обслуживаемой.

Диагностика, читаемая с лицевой стороны

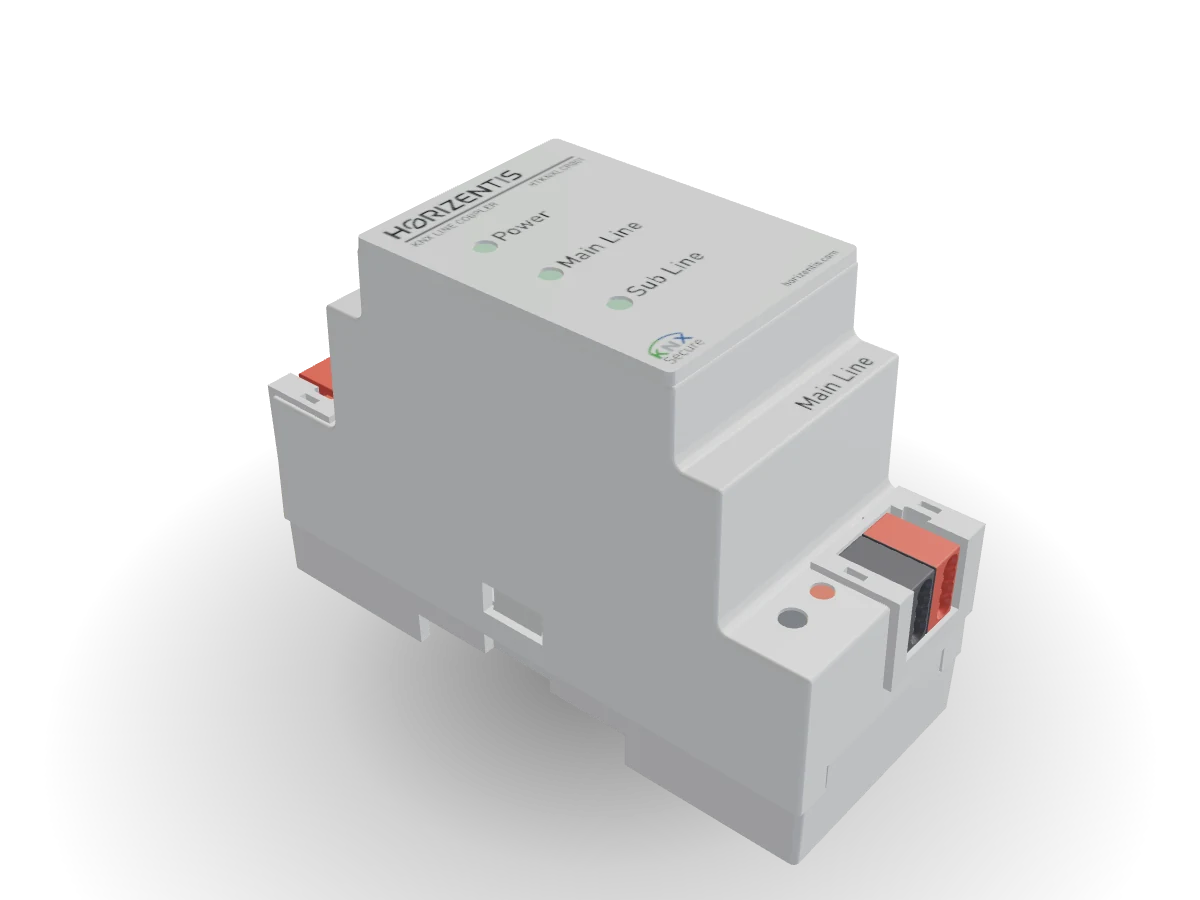

Три светодиода на печатной крышке показывают напряжение шины и трафик для главной и подчинённой линии, так что мёртвый сегмент виден ещё до того, как кто-то откроет ноутбук. Кнопка программирования и её светодиод находятся в клеммном отсеке главной линии. Физический адрес можно назначить и по серийному номеру устройства, не нажимая кнопку, — это важно для соединителя, уже скрытого за крышкой. В ETS окно информации об устройстве считывает обратно фактически сохранённые настройки маршрутизации и содержимое таблицы фильтрации.

Две базы данных ETS

Публикуются две базы данных изделия. База ETS 6 (приложение 0001) охватывает всё, включая Security Proxy и Segment Coupler, начиная с ETS 6.1. База ETS 5 (приложение 0002) работает начиная с ETS 5.7.7 и настраивает то же оборудование как стандартный соединитель с маршрутизацией Data Secure. Обе несут контекстную справку на английском, турецком, немецком, итальянском и испанском, так что страницы параметров читаются на языке монтажника.

Где линейный соединитель оправдывает себя

Везде, где линия вот-вот перерастёт свои 64 устройства, где этаж или часть здания должны продолжать работать, пока идут работы в другой части, и где нагрузка на шину начала проявляться как задержки переключения. Соединитель — ещё и самый аккуратный ответ проекту, выросшему за счёт пристроек: вместо одной длинной линии с тысячей телеграмм в минуту несколько линий, обменивающихся только тем, что действительно общее.

Частые вопросы

Что делает линейный соединитель KNX?

Он соединяет два сегмента KNX TP и передаёт дальше только те телеграммы, которые касаются другой стороны. Групповые телеграммы сверяются с таблицей фильтрации, построенной ETS, телеграммы с физическим адресом передаются согласно топологии, всё остальное остаётся на той линии, где возникло. Результат — меньшая нагрузка на шину, отдельное питание для каждой линии и неисправность, остающаяся локальной.

Чем отличаются линейный соединитель, соединитель области и повторитель?

В этом устройстве — только физическим адресом. Адрес вида x.y.0 делает его линейным соединителем, x.0.0 — соединителем области, а адрес с номером устройства, отличным от нуля, — повторителем, который пропускает телеграммы с физическим адресом в обе стороны. Повторитель удлиняет линию; соединитель создаёт новую.

Как формируется таблица фильтрации?

ETS выводит её из связей групповых адресов в проекте. Адрес записывается в таблицу соединителя, когда этот соединитель стоит между устройством, отправляющим адрес, и устройством, принимающим его. В ETS 5 адрес можно было также принудительно внести параметром Pass through Line Coupler; ETS 6 строит таблицу только по связям, поэтому ещё не связанный адрес обычно резервируют, добавив фиктивное устройство в нужную линию.

Работает ли соединитель с KNX Data Secure?

Да. Защищённые телеграммы проходят без изменений, и таблица фильтрации по-прежнему действует, потому что групповой адрес назначения не зашифрован. Соединитель также принимает защищённое управление из ETS по собственному сертификату устройства.

Могут ли защищённые и незащищённые устройства использовать общий групповой адрес?

Напрямую нет, поскольку у одной стороны есть групповой ключ, а у другой нет. С Security Proxy этого соединителя — могут: соединитель хранит ключ для перечисленных вами групповых адресов и преобразует между защищённым и обычным видом в обе стороны, до 1000 адресов.

Какая версия ETS нужна?

ETS 5.7.7 или новее с базой данных ETS 5 либо ETS 6 с базой данных ETS 6. Для Security Proxy и Segment Coupler требуются база ETS 6 и ETS 6.1 или новее.

Как питается устройство и что будет, если пропадёт главная линия?

Оно берёт питание от главной линии и не требует отдельного источника. Если главная линия теряет напряжение, соединитель останавливается и ничего не пересекает границу, а устройства подчинённой линии продолжают локально обмениваться данными между собой.

Сколько устройств и линий может быть в установке?

64 устройства на сегмент линии, до 15 линий на область, объединённых линейными соединителями, и до 15 областей, присоединённых к магистрали соединителями областей. Телеграмма может пересечь не более шести соединителей — таков предел, задаваемый счётчиком маршрутизации.
